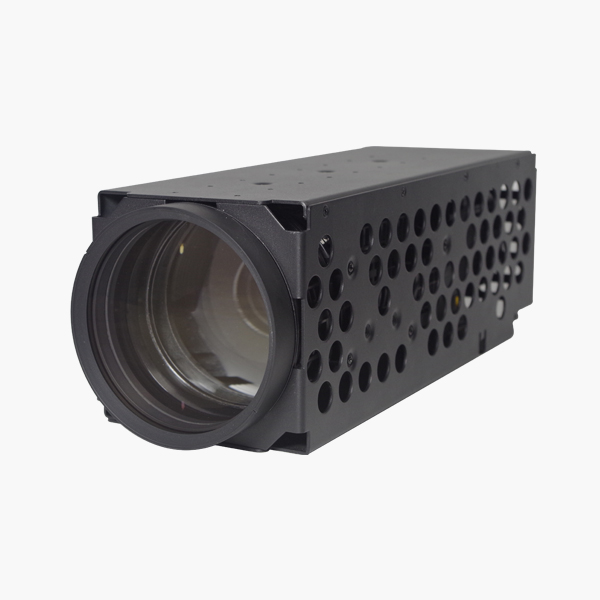

1280x1024/640x512 नेटवर्क आणि डिजिटल ड्युअल आउटपुट एसडब्ल्यूआयआर कॅमेरा मॉड्यूल
तपशील
मॉडेल | एसजी - swz12nd2 - 17510 | एसजी - swz06nd2 - 17510 | |
सेन्सर | प्रतिमा सेन्सर | 1/2 ″ सोनी इनगास ग्लोबल शटर एसडब्ल्यूआयआर सेन्सर आयएमएक्स 90 90 ० | 1/4 ″ सोनी इनगास ग्लोबल शटर एसडब्ल्यूआयआर सेन्सर आयएमएक्स 991 |
| प्रभावी पिक्सेल | अंदाजे. 1.34 एमपी | अंदाजे. 0.34 एमपी | |
| पिक्सेल आकार | 5μ मी | ||
लेन्स | प्रतिसाद तरंगलांबी | 1000 ~ 1700 एनएम | |
| आयसीआर | समर्थन 2 मोड: वाइड बँड: 1000 ~ 1700 एनएमएनएरो बँड: 1450 ~ 1700 एनएम | ||
| फोकल लांबी | 17 मिमी ~ 510 मिमी, 30 एक्स ऑप्टिकल झूम | ||
| छिद्र | एफ 2.8 ~ एफ 5.5 | ||
| दृश्याचे क्षेत्र | एच: 21.3 ° ~ 0.71 °, व्ही: 17.1 ° ~ 0.57 °, डी: 27.1 ° ~ 0.92 ° | एच: 11.6 ° ~ 0.37 °, v: 9.3 ° ~ 0.3 °, डी: 14.8 ° ~ 0.47 ° | |
| फोकस अंतर बंद करा | 1 मी ~ 10 मीटर (रुंद ~ टेली) | ||
| झूम वेग | अंदाजे. 7 एस (ऑप्टिकल वाइड ~ टेली) | ||
व्हिडिओ | कम्प्रेशन | एच .265/एच .264/एच .264 एच/एमजेपीईजी | |
| ठराव | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| व्हिडिओ बिट रेट | 32 केबीपीएस ~ 16 एमबीपीएस | ||
| ऑडिओ | एएसी / एमपी 2 एल 2 | ||
| एलव्हीडी व्हिडिओ | 25/30/50/60 एफपीएस@2 एमपी (1920 × 1080) | ||
नेटवर्क | स्टोरेज | टीएफ कार्ड (256 जीबी), एफटीपी, एनएएस | |
| नेटवर्क प्रोटोकॉल | ओएनव्हीआयएफ, एचटीटीपी, एचटीटीपीएस, आयपीव्ही 4, आयपीव्ही 6, आरटीएसपी, डीडीएनएस, आरटीपी, टीसीपी, यूडीपी | ||
| मल्टीकास्ट | समर्थन | ||
| फर्मवेअर अपग्रेड (एलव्हीडीएस) | केवळ नेटवर्क पोर्टद्वारे फर्मवेअर श्रेणीसुधारित करू शकते | ||
| सामान्य कार्यक्रम | मोशन, छेडछाड, एसडी कार्ड, नेटवर्क | ||
| Ivs | ट्रिपवायर, क्रॉस कुंपण शोध, घुसखोरी, बेबंद ऑब्जेक्ट, फास्ट - मूव्हिंग, पार्किंग शोध, गर्दी गोळा करणे अंदाज, गहाळ ऑब्जेक्ट, लोइटरिंग शोध. | ||
| आवाज कमी | 2 डी/3 डी | ||
| एक्सपोजर मोड | मॅन्युअल, ऑटो, छिद्र प्राधान्य, शटर प्राधान्य | ||
| एक्सपोजर भरपाई | समर्थन | ||
| शटर वेग | 1/1 ~ 1/30000 एस | ||
| फोकस मोड | ऑटो/मॅन्युअल/सेमी ऑटो | ||
| इलेक्ट्रॉनिक डीफोग | समर्थन | ||
| उष्णता धुके कमी | समर्थन | ||
| फ्लिप | समर्थन | ||
| ईआयएस | समर्थन | ||
| डिजिटल झूम | 16x | ||
| बाह्य नियंत्रण | टीटीएल | ||
| इंटरफेस | 4 पिन इथरनेट पोर्ट, 6 पिन सीरियल आणि पॉवर पोर्ट, 5 पिन ऑडिओ पोर्ट .30 पिन एलव्हीडीएस | ||
| संप्रेषण प्रोटोकॉल | सोनी विस्का, प्लेको डी/पी | ||
| ऑपरेटिंग अटी | - 30 ~+60 ° से/20%~ 80%आरएच | ||
| साठवण अटी | - 40 ~+70 ° से/20%~ 95%आरएच | ||
| वीजपुरवठा | डीसी 12 व्ही | ||
| वीज वापर (टीबीडी) | एव्हीजी: 6 डब्ल्यू; कमाल: 11 डब्ल्यू | ||

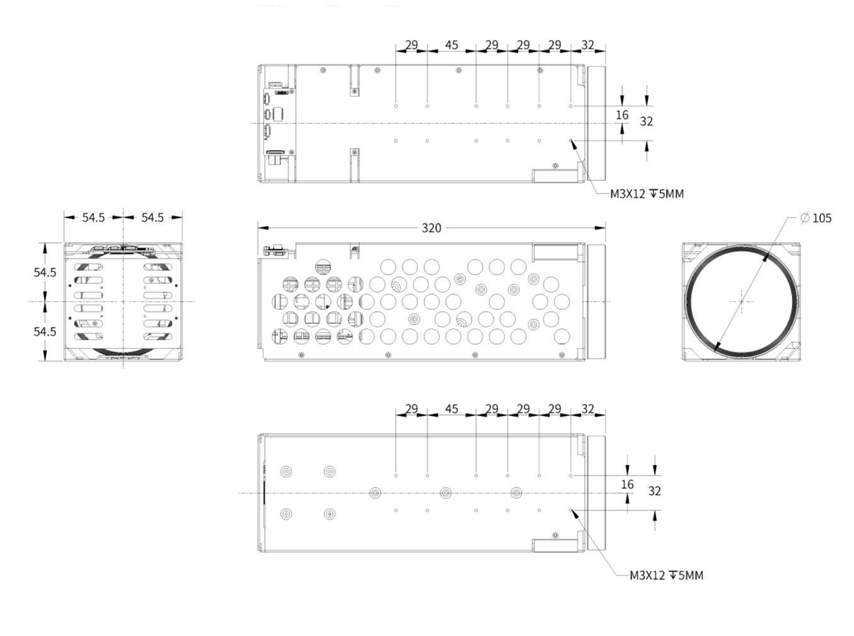

| परिमाण (एल*डब्ल्यू*एच) | अंदाजे. 320 मिमी*109 मिमी*109 मिमी | ||
| वजन | 3.1 किलो | ||
नेटवर्क इंटरफेस
| प्रकार | पिन क्रमांक | पिन नाव | वर्णन |
| J2_4pin इथरनेट इंटरफेस | 1 | एथ्रॅक्स - | अ‍ॅडॉप्टिव्ह इथरनेट पोर्ट, इंटरनेट आरएक्स - |
| 2 | एथ्रॅक्स+ | अ‍ॅडॉप्टिव्ह इथरनेट पोर्ट, इंटरनेट आरएक्स+ | |
| 3 | एथटॅक्स - | अ‍ॅडॉप्टिव्ह इथरनेट पोर्ट, इंटरनेट टीएक्स - | |
| 4 | ETHTX+ | अ‍ॅडॉप्टिव्ह इथरनेट पोर्ट, इंटरनेट टीएक्स+ | |
| J3_6pin पॉवर आणि यूएआरटी इंटरफेस | 1 | Dc_in | डीसी 12 व्ही |
| 2 | जीएनडी | जीएनडी | |
| 3 | आरएक्सडी 1 | टीटीएल स्तर 3.3 व्ही, पेल्को प्रोटोकॉल | |
| 4 | टीएक्सडी 1 | टीटीएल स्तर 3.3 व्ही, पेल्को प्रोटोकॉल | |
| 5 | आरएक्सडी 0 | टीटीएल स्तर 3.3 व्ही, व्हिस्का प्रोटोकॉल | |
| 6 | टीएक्सडी 0 | टीटीएल स्तर 3.3 व्ही, व्हिस्का प्रोटोकॉल | |
| J1_5pin ऑडिओ इंटरफेस | 1 | ऑडिओ_आउट | ऑडिओ आउट (लाइन आउट) |
| 2 | जीएनडी | जीएनडी | |
| 3 | ऑडिओ_इन | ऑडिओ इन (लाइन इन) | |
| 4 | जीएनडी | जीएनडी | |
| 5 | NC | NC |
एलव्हीडी इंटरफेस
| बंदर | क्रमांक | पिन नाव | वर्णन |
| जे 4_30 पीआयएन एलव्हीडीएस इंटरफेस (सोनी 30 पिन डिजिटल इंटरफेस प्रमाणेच) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | जीएनडी | जीएनडी | |
| 10 | जीएनडी | ||
| 11 | जीएनडी | ||
| 12 | जीएनडी | ||
| 13 | DC | डीसी आउटपुट (डीसी+7 व्ही ~+12 व्ही) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | टीटीएल लेव्हल 3.3 व्ही, व्हिस्का प्रोटोकॉल, जे 3_6 पिन पोर्टवरील टीएक्सडी 0 ते समान. परंतु एकाच वेळी कनेक्ट होऊ शकत नाही. | |
| 19 | Uart1_rx | टीटीएल लेव्हल 3.3 व्ही, व्हिस्का प्रोटोकॉल, जे 3_6 पिन पोर्टवरील आरएक्सडी 0 ते समान. परंतु एकाच वेळी कनेक्ट होऊ शकत नाही. | |
| 20 | जीएनडी | जीएनडी | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
