12म 640x512 यूएसबी आउटपुट कॉम्पॅक्ट आकार थर्मल मॉड्यूल
|
मॉडेल क्रमांक |
एसजी - एचटीएम 06 यू 2 - टी 9 |
एसजी - एचटीएम 06 यू 2 - टी 15 |
एसजी - एचटीएम 06 यू 2 - टी 19 |
एसजी - एचटीएम 06 यू 2 - टी 25 |
|
थर्मल मॉड्यूल |
||||
|
प्रतिमा सेन्सर |
व्हॉक्स अनकोल्ड फोकल प्लेन अॅरे |
|||
|
कमाल. ठराव |
640 × 512 |
|||
|
फ्रेम दर |
समायोज्य, 6 हर्ट्ज ते 30 हर्ट्ज |
|||
|
पिक्सेल मध्यांतर |
12μ मी |
|||
|
प्रतिसाद वेव्हबँड |
8μm ते 14μm |
|||
|
नेटडी |
≤ 40mk (@ 25 डिग्री सेल्सियस), एफ# = 1.0 |
|||
|
लेन्स (फोकल लांबी) |
9.1 मिमी |
15 मिमी |
19 मिमी |
25 मिमी |
|
एफ क्रमांक |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3mrad |
0.8mrad |
0.6mrad |
0.48mrad |
|
दृश्याचे क्षेत्र (एच × व्ही) |
48.3 ° × 38.6 ° |
29.3 × × 23.4 ° |
22.8 × × 18.4 ° |
17.46 ° × 14.01 ° |
|
मि. लक्ष केंद्रित अंतर |
2m |
5m |
7m |
8m |
|
तापमान मोजमाप |
||||
|
तापमान श्रेणी |
- 20 डिग्री सेल्सियस ~+150 ° से & 100 डिग्री सेल्सियस ~ 550 ° से |
|||
|
तापमान अचूकता |
वातावरणीय तापमान 25 डिग्री सेल्सियस वर कमाल (± 2 डिग्री सेल्सियस, ± 2%) आणि ऑब्जेक्ट तापमान 0 डिग्री सेल्सियसपेक्षा जास्त |
|||
|
तापमान अंतर (0.65 × 0.65 मीवर आधारित) |
10 मीटर (सर्वात दूर) |
15 मी (सर्वात दूर) |
20 मी (सर्वात दूर) |
25 मी (सर्वात दूर) |
|
थर्मोग्राफी नियम |
3 तापमान मापन नियम प्रकार, 21 नियम (10 गुण, 10 प्रदेश आणि 1 ओळ) |
|||
|
डेटा आउटपुट |
16 बिट तापमान डेटा |
|||
|
प्रतिमा प्रदर्शन |
||||
|
कॉन्ट्रास्ट समायोजन |
होय |
|||
|
ब्राइटनेस समायोजन |
होय |
|||
|
पॅलेट्स |
रंग समायोज्य, डीफॉल्ट पांढरा गरम 15 पॅलेट |
|||
|
एफएफसी (फ्लॅट फील्ड सुधार) मोड |
ऑटो, मॅन्युअल, बाह्य दुरुस्ती |
|||
|
डीडीई |
होय |
|||
|
सामान्य |
||||
|
हार्डवेअर इंटरफेस |
यूएसबी 2.0 एफपीसी |
|||
|
शक्ती |
डीसी 5 व्ही ± 5% |
|||
|
वीज वापर |
.50.55W |
.50.55W |
.50.55W |
.60.65W |
|
कंप आणि शॉक |
कंपन: साइनसॉइडल कंप, 20 मी/एस ², 3 - अक्ष शॉक: अर्धा साइन वेव्ह, 30 ग्रॅम/11 एमएस, 3 - अक्ष 6 - मार्ग |
|||
|

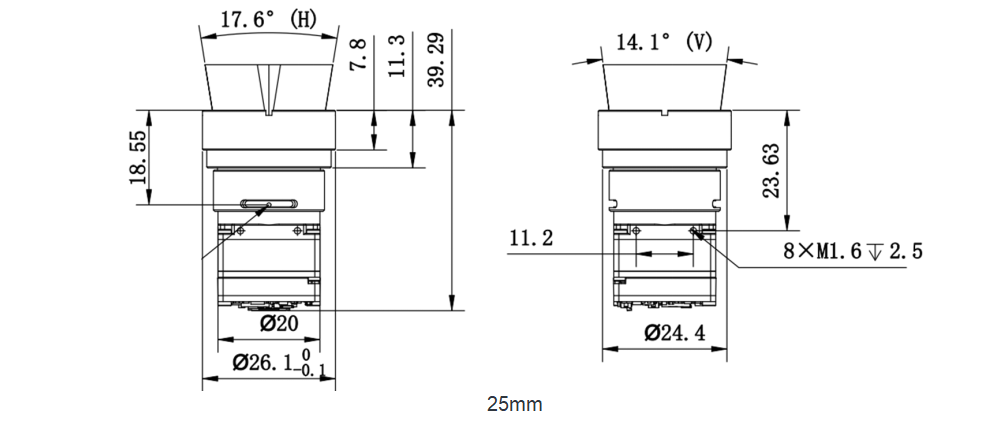

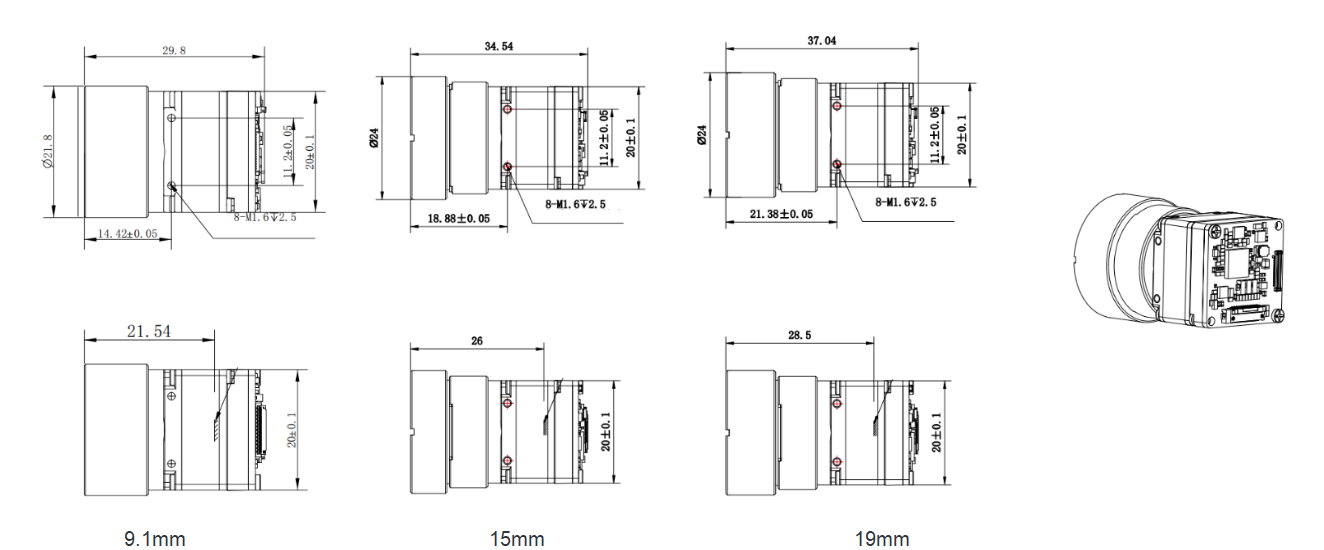

परिमाण (मिमी) |
29.8*20*20 मिमी |
34.54*20*20 मिमी |
37.04*20*20 मिमी |
39.29*20*20 मिमी |
|
वजन |
≤22 जी |
≤28 जी |
≤32 जी |
≤33 जी |
|
कार्यरत तापमान |
- 40 डिग्री सेल्सियस ~ 70 ° से |
|||
