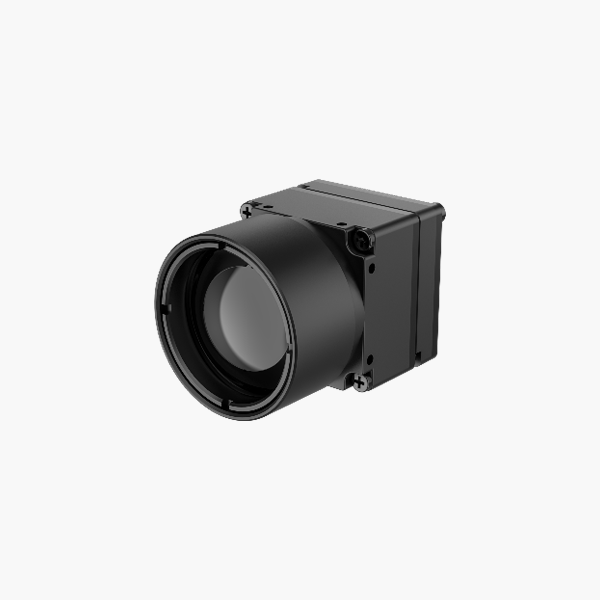

12म 384x288 यूएसबी आउटपुट कॉम्पॅक्ट आकार थर्मल मॉड्यूल

मॉडेल क्रमांक

एसजी - एचटीएम 03 यू 2 - टी 9

एसजी - एचटीएम 03 यू 2 - टी 15

थर्मल मॉड्यूल

प्रतिमा सेन्सर

व्हॉक्स अनकोल्ड फोकल प्लेन अ‍ॅरे

कमाल. ठराव

384 × 288

फ्रेम दर

समायोज्य, 6 हर्ट्ज ते 50 हर्ट्ज

पिक्सेल मध्यांतर

12μ मी

प्रतिसाद वेव्हबँड

8μm ते 14μm

नेटडी

≤ 40mk (@ 25 डिग्री सेल्सियस), एफ# = 1.0

लेन्स (फोकल लांबी)

9.7 मिमी

15.4 मिमी

एफ क्रमांक

F1.0

F1.0

Ifov

1.2mrad

0.8mrad

दृश्याचे क्षेत्र (एच × व्ही)

26.46 × × 19.81 °

17 ° × 12.8 °

मि. लक्ष केंद्रित अंतर

2m

5m

तापमान मोजमाप

तापमान श्रेणी

- 20 डिग्री सेल्सियस ~+150 ° से & 100 डिग्री सेल्सियस ~ 550 ° से

तापमान अचूकता

वातावरणीय तापमान 25 डिग्री सेल्सियस वर कमाल (± 2 डिग्री सेल्सियस, ± 2%) आणि ऑब्जेक्ट तापमान 0 डिग्री सेल्सियसपेक्षा जास्त

तापमान अंतर

(0.65 × 0.65 मीवर आधारित)

10 मीटर (सर्वात दूर)

15 मी (सर्वात दूर)

थर्मोग्राफी नियम

3 तापमान मापन नियम प्रकार, 21 नियम (10 गुण, 10 प्रदेश आणि 1 ओळ)

डेटा आउटपुट

16 बिट तापमान डेटा

प्रतिमा प्रदर्शन

कॉन्ट्रास्ट समायोजन

होय

ब्राइटनेस समायोजन

होय

पॅलेट्स

रंग समायोज्य, डीफॉल्ट पांढरा गरम 15 पॅलेट

एफएफसी (फ्लॅट फील्ड सुधार) मोड

ऑटो, मॅन्युअल, बाह्य दुरुस्ती

डीडीई

होय

सामान्य

हार्डवेअर इंटरफेस

यूएसबी 2.0 एफपीसी

शक्ती

डीसी 5 व्ही ± 5%

वीज वापर

.50.55W

कंप आणि शॉक

कंपन: साइनसॉइडल कंप, 20 मी/एस ², 3 - अक्ष

शॉक: अर्धा साइन वेव्ह, 30 ग्रॅम/11 एमएस, 3 - अक्ष 6 - मार्ग

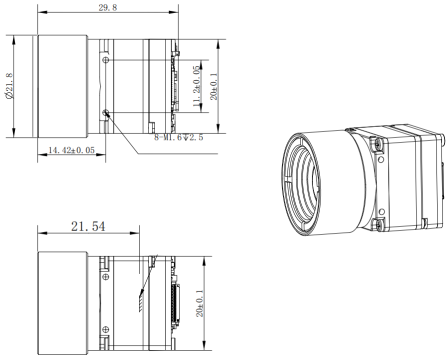

परिमाण

29.8 मिमी*20 मिमी*20 मिमी

29.8 मिमी*20 मिमी*20 मिमी

वजन

≤22 जी

≤22 जी

कार्यरत तापमान

- 40 डिग्री सेल्सियस ~ 70 ° से
